廣西群星電纜有限公司

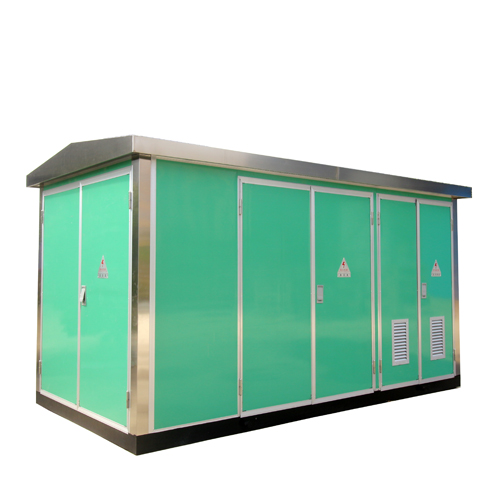

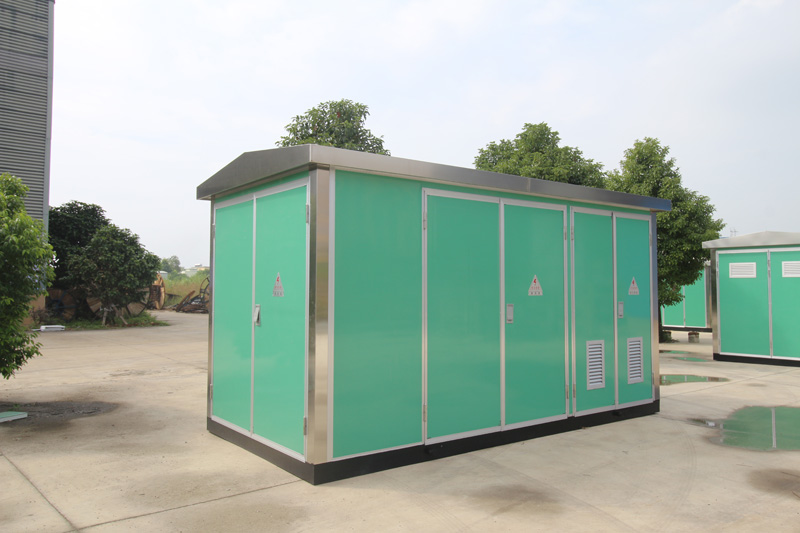

YBW-12/0.4預裝式變電站

產品概述及主要用途

        7.2~40.5kV系列預裝式變電站，適用于1600kVA及以下單臺或雙變壓器供電的箱式變電站，是將高壓電器設備，變壓器、低壓電器設備等組合成緊湊型成套配電裝置，用于城市高層建筑、城鄉建筑、豪華別墅、廣場公園、居民小區、高新技術開始區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和電能之用。

        7.2~40.5kV系列預裝式變電站，具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站的1/10-1/5，大大減小了設計工作量及施工量，減少建設費用。在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。

        本產品符合GB/T17467《高壓/低壓預裝式變電站》的標準，SD320《箱式變電站技術條件》、IEC-1330、GB/T15231.1.3.4.5-K標準箱體可采用符合彩鋼板、不銹鋼板、環保非金屬材料等。

正常使用條件

        ●海拔高度：1000m及以下。（超過海拔1000m地區使用時，按JB/Z102規定技術要求處理）

        ●環境溫度：-10℃~+40℃，24h周期內平均溫度不超過+35℃。

        ●風速：不超過35m/s。

        ●空氣相對濕度：不超過90%（+25℃）

        ●地震水平加速度：不大于0.4m/s，垂直加速度：不大于0.2m/s。

        ●使用地點：不應有導電塵埃及對金屬、絕緣物有害的腐蝕性、易燃、易爆的危險物品、

        ●安裝地點無劇烈震動，垂直斜度不大于3度。

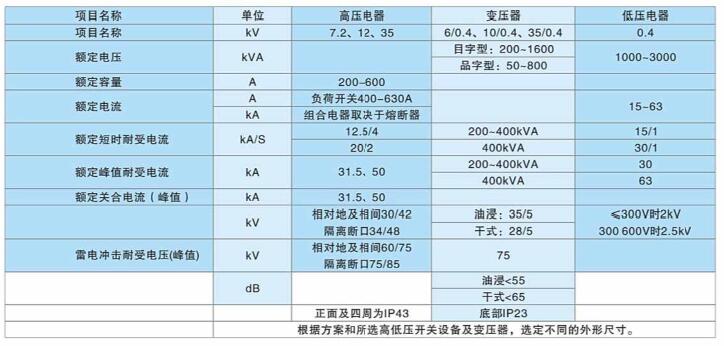

主要技術參數
